型打式ターンバックル A



DROP FORGED TURNBUCKLES

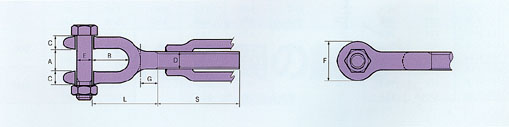

■ 型打式ターンバックル胴 DROP FORGED HEX NECK BODIES (T-300)

 【単位/mm】

枠長 (公差±3%) 頭部長 頭平長 レ|ン間隔 レ|ン厚 レ|ン幅 最小破断
荷重
M.B.L
D lnches L (L=A+B+B)
A lnches 6″ 9″ 12″ 18″ 24″
(mm) 152 229 305 457 610 kN (tf)
3/8 182 15 15 13 7 12 39.2 ( 4.0)
1/2 192 269 345 20 20 17 8 14 58.8 ( 6.0)
5/8 202 279 355 507 25 25 21 9 19 98.1 (10.0)
3/4 210 287 363 515 29 29 24 10 20 137 (14.0)
7/8 218 371 523 33 33 27 11 23 177 (18.0)
228 381 533 686 38 38 34 13 26 235 (24.0)
 1/4 401 553 706 48 48 38 16 36 343 (35.0)
 1/2 419 571 724 57 57 44 18 42 481 (49.0)

■ ジョーボルト JAW (T-61)

D Size
(lnches)

(mm)

(mm)

(mm)

(lnches)

(mm)

(mm)

(mm)
最小破断荷(M.B.L)
kN (tf)
3/8 13 22 8 5/16 21 10 40 26.6 (2.71)
1/2 16 26 10 3/8 25 13 49 48.8 (4.98)
5/8 20 33 13 1/2 33 16 62 77.7 (7.92)
3/4 24 38 14 5/8 42 19 71 115 (11.7)
7/8 28 45 16 3/4 46 22 83 160 (16.3)
30 52 16 7/8 54 25 93 222 (22.6)
 1/4 45 72 26 1/8 66 32 124 337 (34.4)
 1/2 51 72 26 3/8 79 38 136 475 (48.4)





■ オーバル/ OVAL EYE (T-41)

D Size
(lnches)

(mm)

(mm)

(mm)

(mm)

(mm)
最小破断荷重(M.B.L)
kN (tf)
3/8 14 9 29 10 50 26.6 (2.71)
1/2 19 11 36 13 60 48.8 (4.98)
5/8 22 13 44 16 74 77.7 (7.92)
3/4 26 16 54 19 90 115 (11.7)
7/8 32 19 60 22 104 160 (16.3)
36 22 76 25 126 222 (22.6)
 1/4 46 28 90 32 154 337 (34.4)
 1/2 57 32 105 38 181 475 (48.4)




■ ラージフック/ LARGE HOOK (T-11)

D Size
(lnches)

(mm)

(mm)

(mm)

(mm)

(mm)
最小破断荷重(M.B.L)
kN (tf)
3/8 16 11 15 10 43 22.1 (2.25)
1/2 18 13 20 13 53 33.3 (3.40)
5/8 24 17 25 16 69 49.0 (5.00)
3/4 28 21 28 19 85 66.7 (6.80)
7/8 30 24 33 22 90 88.8 (9.05)
34 25 37 25 104 111 (11.3)
